KOHLER アンダーシンクの設置方法(マウントキット使用の場合)

KOHLERアンダーシンクの取付方法

準備と注意事項

はじめに
今後の参考のためにモデル番号(品番)をシンク裏面などに書き留めておくと良いでしょう。
ご注意
シンクは重量があります。移動、設置など取扱いには充分注意してください。破損やケガなどの恐れがあります。

必要な情報提供とお知らせ

  • カウンターに水栓穴加工が必要な場合、お使いになる水栓のメーカー及び品番を注文時に必ずお知らせください。
  • シンクキャビネットの間口寸法(有効寸法)により設置できない場合があります。お選びのシンク寸法を再度、確認してください。また、シンクによりカウンターに補強、設置用アンカーが必要になり場合があります。
  • シンク設置用アンダーフレームやキャビネットは136kgまでの重量に耐える必要があります。木枠などで支持する場合にも十分な配慮をしてください。

取付方法

①アンダーマウントキットによる取付方法
アンダーマウントキットK-5807-NA
アンダーマウントキット(金属製)を使用する場合と建築工事など造作木製枠を取付する場合があります。
1アンダーマウントシンク設置方法
(1)板座付きボルトナットをアンダーマウント用レールにはめ込みます。次にキャビネット取付用のブラケットを木口部分にはめ込みます。
2アンダーマウントシンク設置方法
(2)シンクの巾及びシンクの取付位置を決定してアンダーマウント用レールをキャビネットに置き、ブラケット位置に印を付けます。
3アンダーマウントシンク設置方法
(3)必要に応じてブラケットとキャビネット天端を平らにする場合、ブラケット部分を座彫りして平らにします。
43アンダーマウントシンク設置方法
(4)ねじの位置に印を付けドリルで先穴1/8” Φ3mmを開けてからビス止めします。ビス種類は取付下地により適切なビスをお使いください。
543アンダーマウントシンク設置方法

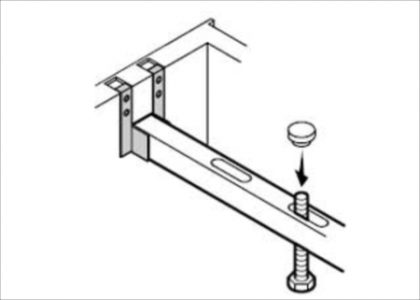

(5)シンクのコーナーに来るようにボルトを移動して頭にボルトキャップを取付けます。
6543アンダーマウントシンク設置方法
(6)シンクフランジ下部までボルトを調整して水平になるようにレベルを調整します。
7543アンダーマウントシンク設置方法
(7)フレームにシンクを取付けます。表面をきれいにクリーニングしてください。
8アンダーマウントシンク設置方法
(8)カウンターを取付けます。
9アンダーマウントシンク設置方法
(9)シーリング(コーキング)用のシーラーを塗布し、シンクとカウンターの隙間にシーリングをしてから余分なシーリングを除去してから十分乾燥させてください。
10アンダーマウントシンク設置方法

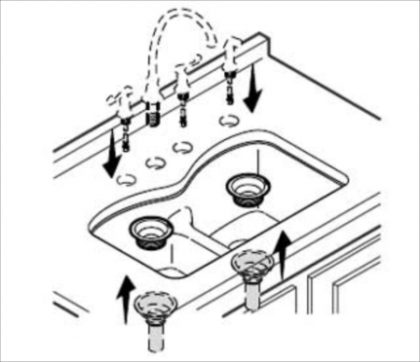

(10)水栓やソープディスペンサー、排水金物などを取付けます。
11アンダーマウントシンク設置方法
(11)排水や水道配管の接続を行ってください。給水接続は資格者による施工が必要です。

KOHLERオーバーシンクの取付方法はこちら
